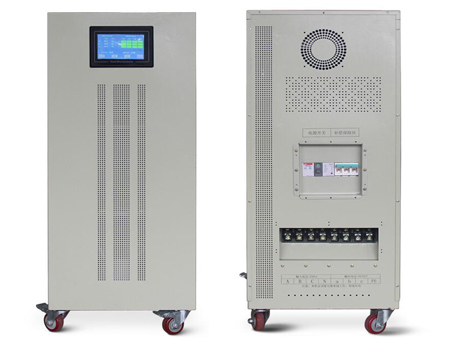

無觸點穩壓器 產品名稱：三相無觸點(智能,電力,補償)穩壓器 采用單片機控制、晶閘管無觸點切換補償變壓器與數字微電腦控制交流穩壓技術于一體，具有高效、節能、調節快速、三相分別進行穩壓，輸出自平衡，無機械故障和碳刷磨損，具備自診斷、自保護、自恢復、過電壓、欠電壓、過電流、缺相、故障報警等保護功能，設有智能接口，遠程控制。
技術指標
輸入 | 穩壓范圍 | 三相304V~456V,單相176V~264V |
頻率 | 47HZ~63HZ | |
輸出 | 額定電壓 | 相電壓220V，線電壓380V |
中心電壓值調節范圍 | ±7% | |
穩壓精度 | ±（1~5）%可選擇（常規設定為±2%） | |
響應時間 | 快（一個電源周波20ms） | |
波形失真 | 不產生附加波形畸變（靜態） | |
效率 | ≥98% | |
三相不平衡度 | 三相電壓自動平衡 | |
延時輸出 | 先穩壓再輸出（保護設備不受沖擊） | |
保護 | 過壓 | 輸出相電壓超過10%（245V），切斷輸出或不間斷轉向旁路 |
欠壓 | 輸出相電壓低于10%（195V），切斷輸出或不間斷轉向旁路 | |
缺相 | 具備（自動切斷） | |
過載 | 電子檢測，過載3分鐘內切斷輸出 | |
過流 | 電子檢測和斷路器雙重保護 | |
短路 | 電子檢測和斷路器雙重保護 | |
旁路 | 不間斷自動旁路 | |
指示 | 電壓 | A、B、C、ΣABC三相分別具有真有效值數字顯示 |
電流 | A、B、C、ΣABC三相分別具有真有效值數字顯示 | |
工作狀態 | 穩壓狀態/市電狀態 | |
異常 | 過壓、欠壓、過載、保險絲斷 | |
工作方式 | 具有穩壓和市電兩種工作方式 | |
過載能力 | 5倍額定電流1秒鐘 | |
性能特點
響應速度快 | 12位高速AD采集，每周波采集64點，單片機進行數字處理運算，電子模塊快速補償 |
可設定多種調整方式 | 同調：當設定同調時，AD同時采集A、B、C三相電壓的真有效值進行平均計算，給出指令進行補償，可以有效提高三相電壓的不平衡度 |
分調：當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載 | |
自動判斷：微電腦自動分析應該進行同調或分調 | |
測量技術先進 | 12位AD采集，單片機進行數字濾波及真有效值計算 |
控制精確無誤 | 大規?？删幊踢壿嬈骷c單片機的完美配合 |
人性化的界面 | 通過操作面板觸摸鍵可以設定各種指標（輸出電壓、穩壓精度、保護功能） |
輸出波形無失真 | 無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理 |
抵抗諧波干擾 | 真有效值電壓檢測 |
負載范圍廣 | 阻性、容性、感性負載都能適應 |
緩起動抗沖擊 | 具有先穩壓再輸出功能 |
保護功能全 | 當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換至旁路工作，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能 |
電壓電流顯示 | 電壓、電流分別真有效值數字顯示 |
工作原理
型號規格
型號 | 額定容量(KVA) | 輸入電壓 范圍 | 輸出電壓（V） | 額定輸出電流 | 機柜外形尺寸 | 重量 |
ZBW-S10 | 10 | 三相 304V-456V | 三相 380V±7% 可設置 | 15 | 350×600×750 (帶鎖定輪子) | 140 |
ZBW-S20 | 20 | 30 | 160 | |||
ZBW-S30 | 30 | 46 | 180 | |||
ZBW-S50 | 50 | 76 | 390×650×870 (帶鎖定輪子) | 195 | ||
ZBW-S80 | 80 | 120 | 660×660×1500 | 316 | ||
ZBW-S100 | 100 | 152 | 330 | |||
ZBW-S120 | 120 | 180 | 380 | |||
ZBW-S150 | 150 | 228 | 700×700×1600 | 450 | ||
ZBW-S180 | 180 | 273 | 490 | |||
ZBW-S200 | 200 | 300 | 530 | |||
ZBW-S250 | 250 | 342 | 1100×800×2100 | 630 | ||
ZBW-S320 | 320 | 486 | 720 | |||
ZBW-S400 | 400 | 608 | 810 | |||
ZBW-S500 | 500 | 760 | 910 | |||
ZBW-S600 | 600 | 912 | 1050 | |||
ZBW-S800 | 800 | 1216 | 1800×1000×2100 | 1300 | ||
ZBW-S1000 | 1000 | 1520 | 1650 | |||
ZBW-S1200 | 1200 | 1824 | 1900 | |||
ZBW-D3 | 3 | 單相 176V-264V | 單相 220V±7% 可設置 | 14 | 300×600×600 | 20 |
ZBW-D5 | 5 | 23 | 28 | |||
ZBW-D10 | 10 | 45 | 50 | |||
ZBW-D20 | 20 | 91 | 80 | |||
ZBW-D30 | 30 | 136 | 100 | |||
ZBW-D50 | 50 | 227 | 660×660×1400 | 140 |
適用范圍
各種數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等，尤其適用于電網波動幅度大、電壓瞬間突變等惡劣供電環境。
