零地電壓過高是UPS系統的常見隱患，可能導致設備宕機、數據丟失甚至安全事故。在數據中心、工業控制、精密醫療等對供電質量要求極高的場景中，UPS（不間斷電源）是保障負載穩定運行的核心設備。然而，UPS輸出零地電壓過高問題常被忽視，卻可能引發控制信號誤動作、設備接口燒毀、數據傳輸錯誤等嚴重故障。本文結合電氣規范與實操經驗，系統解析零地電壓過高的成因、危害，提供從排查到解決的全流程技術方案，助力運維人員快速處置此類問題。

零地電壓過高的核心成因

零地電壓指UPS輸出端零線（N線）與保護地線（PE線）之間的電位差。根據行業標準，UPS帶載運行時零地電壓應控制在2V以內，無負載時不超過1.5V，超出該范圍即判定為異常，需及時干預。

零地電壓過高的本質是零線與地線之間形成電位差，其成因可分為電網側、UPS設備側及布線側三大類，具體如下：

3.  布線與接地系統缺陷：零線線纜截面過小、敷設距離過長，會增大線路電阻，電流通過時產生明顯電壓降；零線接頭松動、虛接或氧化，形成接觸電阻，加劇電位偏移。接地系統方面，接地電阻超標（超過4歐姆）、地線與零線混接、多點接地導致環流，均會破壞地線的等電位特性，引發零地電壓異常。

1.  電網側負載不平衡：三相四線制供電系統中，若三相負載分配不均，會導致不平衡電流在零線上產生電壓降，這是最常見的成因。例如商業綜合體或工廠中，某一相因接入大量單相設備出現過載，零線電位偏移，與接地電位形成差值。尤其在用電高峰期，負載波動劇烈時，零地電壓易出現驟升。

2.  UPS設備結構特性：高頻UPS因無輸出隔離變壓器，零線與地線在電氣上未完全隔離，電網側的零地電位差易傳導至輸出端；部分工頻UPS若輸出變壓器接線方式不當（如采用Y/Y型而非△/Y0型），也可能引發旁路模式下的零地電壓異常。此外，UPS內部濾波電容老化、逆變模塊故障，也會導致輸出電壓畸變，間接抬高零地電壓。

4.  諧波干擾影響：變頻器、開關電源等非線性負載會產生大量諧波電流，諧波電流在零線上疊加，不僅會抬高零線電位，還可能干擾UPS內部穩壓電路，進一步放大零地電壓差值。

零地電壓過高的潛在危害具體表現

1.  精密電子設備故障：服務器、存儲設備、工業控制器等對電位敏感的設備，零地電壓過高會導致數據傳輸錯誤、控制信號誤觸發，甚至燒毀網卡、串口等接口部件。某數據中心曾因市電零線虛接，在UPS旁路切換時零地電壓升至12V，導致多臺服務器接口板燒毀，業務中斷數小時。

2.  醫療與工業設備異常：醫療影像設備、ICU監護設備等精密儀器，零地電壓超標會影響診斷精度，甚至引發設備停機；工業場景中，PLC控制器、傳感器因電位差干擾，可能導致生產線誤動作，造成產品報廢。

3.  縮短設備使用壽命：長期在過高零地電壓環境下運行，設備內部元器件會承受額外電應力，加速絕緣層老化，增加短路、漏電風險，顯著提升設備維護成本與故障率。

3.  UPS設備內部排查：切換UPS工作模式（市電模式、電池模式、旁路模式），若僅旁路模式下電壓超標，多為輸出變壓器接線或旁路開關故障；若所有模式均異常，需檢查UPS內部濾波電容、逆變模塊、接地端子，必要時通過UPS專用診斷軟件讀取運行日志，定位故障組件。

排查工作需遵循“先定位范圍、再細化成因”的原則，配備萬用表、示波器、接地電阻測試儀等工具，具體步驟如下：

1.  基礎測量與范圍界定：用萬用表交流電壓檔測量UPS輸出端、負載端的零地電壓，同時記錄市電輸入側零地電壓。若輸入側與輸出側電壓一致，說明問題源于電網側；若僅輸出側過高，需聚焦UPS設備及后端布線。測量時需分別測試空載、半載、滿載三種工況，判斷負載變化對零地電壓的影響。

2.  電網側與負載排查：檢查三相負載分布，通過鉗形電流表測量各相電流及零線電流，若零線電流接近或超過相線電流，可判定為三相負載不平衡。同時排查非線性負載運行狀態，暫時關閉變頻器、高頻開關電源等設備，觀察零地電壓是否下降，確認諧波干擾因素。

4.  布線與接地系統檢測：檢查零線線纜截面是否匹配負載電流（建議零線截面不小于相線的1.5倍），接頭處是否緊固、有無氧化痕跡。用接地電阻測試儀測量接地網電阻，確保不超過4歐姆；排查是否存在零線與地線混接、多點接地現象，清理接地回路中的環流隱患。

針對性解決方案與實操要點

1.  平衡三相負載與抑制諧波：重新分配各相負載，使三相電流差值控制在10%以內，降低零線不平衡電流；對非線性負載集中區域，安裝有源濾波器或無源濾波器，減少諧波電流對零線的影響，通常可使零地電壓降低30%-50%。

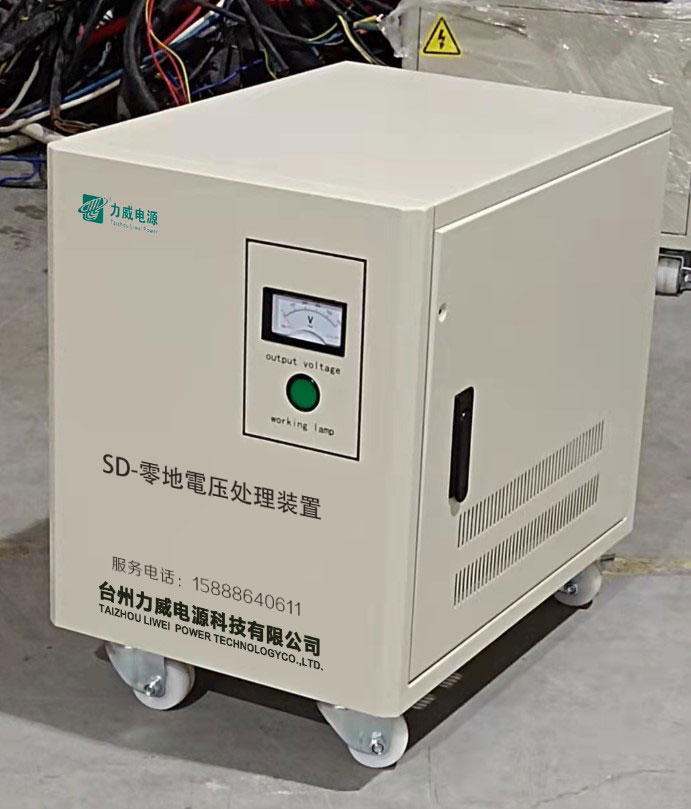

2.  優化UPS設備配置：高頻UPS可加裝380V/380V（或220V/220V）輸出SD零地電源，通過物理隔離阻斷零地電位差傳導，將零地電壓穩定在0.5V以內。工頻UPS需檢查輸出變壓器接線，更換故障濾波電容、逆變模塊，確保內部接地回路正常。

3.  改造布線與接地系統：更換截面更大的零線線纜，縮短敷設距離，減少線路電阻；重新緊固零線接頭，采用鍍錫處理防止氧化。優化接地網，增加接地極數量，確保接地電阻達標；嚴格區分零線與地線，杜絕混接，單點接地避免環流產生。對于老舊機房，可采用獨立接地系統，將UPS輸出側接地與電網側接地分離，提升電位穩定性。

4.  日常運維管控：建立零地電壓定期監測機制，每月測量并記錄不同工況下的數據，提前預判異常趨勢；定期清理UPS內部灰塵，檢查濾波組件、接線端子狀態，避免部件老化引發問題。同時制定負載擴容方案，避免單相負載過度集中。
