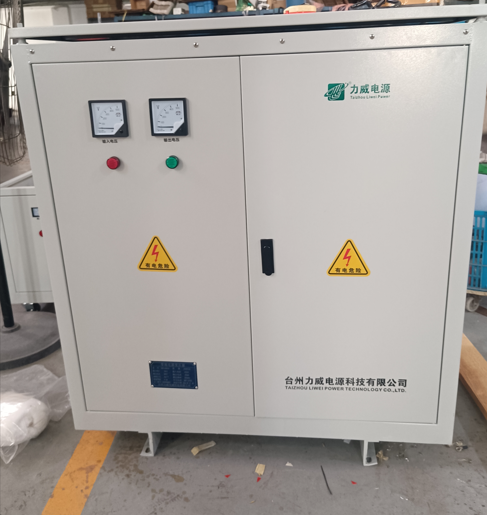

SG-200/0.4 型隔離變壓器該變壓器為干式隔離變壓器，臺州力威SG-200/0.4隔離變壓器生產符合現代工業對消防安全和環保的要求，SG-200/0.4 型隔離變壓器是替代傳統油浸式隔離變壓器的理想選擇。

SG-200/0.4 型隔離變壓器技術參數

一、型號含義與基本定位

SG-200/0.4 中各字符含義：S 表示三相，G 表示干式隔離，200 表示額定容量 200kVA，0.4 表示額定電壓等級 0.4kV(400V)。該變壓器為三相干式隔離變壓器，一、二次側繞組完全電氣隔離，主要用于交流 50Hz/60Hz、電壓等級至 0.69kV 的電氣系統，核心作用是電氣安全隔離、抑制諧波干擾、消除地環流、改善供電質量，適用于醫療設備、精密儀器、UPS 系統、變頻器前端、進口設備電源適配等對供電安全性和純凈度要求高的場合。

二、核心電氣參數

額定容量：200kVA，為變壓器長期安全運行的基準容量，可在額定電壓、額定頻率下持續輸出的視在功率，能穩定覆蓋 250kW 阻性 / 輕度感性負載。

額定電壓比：標準配置為 0.4kV/0.4kV(380V/380V，1:1 隔離)，也可根據用戶需求定制為 380V/220V、380V/200V 等其他電壓比，高壓側通常設置 ±5% 或 ±10% 抽頭(3-5 檔)，通過無勵磁分接開關調整輸出電壓，適應電網電壓波動。

額定頻率：50Hz(標準配置)，也可定制 60Hz 版本，滿足不同地區電網或進口設備頻率要求。

額定電流：原副邊額定電流均約為 360.8A(計算方式：250÷(√3×0.4))，該電流值基于額定容量和額定電壓計算，適用于長期額定負荷運行。

短路阻抗：典型值為 4%-6%(根據設計不同略有差異)，該參數反映變壓器抗短路能力及運行中的電壓調整率，確保系統運行穩定性，隔離變壓器阻抗通常略低于普通配電變壓器，以提升電壓質量。

空載損耗：約 350-450W，采用高導磁率、低損耗的冷軋取向硅鋼片(如 30ZH120)，多級接縫鐵芯結構設計，疊片系數達 97.5% 以上，有效降低磁滯損耗與渦流損耗，提升運行效率。

負載損耗：約 2200-2800W(120℃時)，繞組材質為電解銅，采用多層圓筒式或箔式結構，箔式繞組抗短路能力強，電場分布均勻，可有效降低渦流損耗，提高導電效率，損耗值符合國標 GB/T10228 限值要求。

空載電流：約 1.0%-1.5%，反映變壓器鐵芯磁化性能，數值越小表明鐵芯質量越好，無功損耗越低，有助于提高電網功率因數，隔離變壓器空載電流通常略高于普通配電變壓器。

聯結組別：標準配置為 Dyn11(高壓側三角形 D 連接，低壓側星形 Yn 連接并引出中性點)，也可根據用戶需求配置 Yy0、Dd0 等其他聯結組別，Dyn11 組別有利于抑制三次諧波，提高供電質量，適應不平衡負載。

絕緣等級：標準為 F 級(155℃)，可選 H 級(180℃)，繞組采用耐高溫絕緣漆包線和 DMD 絕緣紙，絕緣性能優良，可在較高溫度下穩定運行，具備良好的防潮、防霉、防鹽霧能力，繞組溫升限值為 80K(F 級)/100K(H 級)。

耐電壓水平：繞組對地及繞組間工頻耐壓 3000V/1min，無擊穿及閃絡現象;雷電沖擊耐受電壓根據實際應用場景定制，通常為 10-15kV，具備良好的絕緣性能，可抵御電網中的過電壓沖擊。

絕緣電阻：≥50MΩ(25℃時)，高絕緣性能設計，減少絕緣故障風險，提高運行可靠性。

局部放電量：≤20pc，采用優質絕緣材料和先進繞制工藝，減少局部放電對絕緣的損傷，延長使用壽命。

波形失真：無附加波形失真，確保輸出電壓波形純凈，滿足精密儀器和敏感電子設備的供電要求。

三、結構與性能參數

鐵芯結構：采用優質冷軋取向硅鋼片疊積而成，三柱式鐵芯結構，多級接縫設計，降低空載損耗與噪聲。鐵芯通過絕緣漆處理，提高絕緣性能與防潮能力，鐵芯夾件采用高強度鋼材，確保機械強度。

繞組結構：原副邊繞組完全獨立繞制，采用銅質導線或銅箔，繞組間設置加強絕緣層，確保電氣隔離性能。繞組采用真空浸漆工藝，提高絕緣強度和導熱性能，增強防潮防霉能力。

冷卻方式：自然風冷(AN)，200kVA 容量自然風冷可滿足長期額定負荷運行需求，無需額外冷卻設備，結構簡單、維護方便。

防護等級：標準為 IP20，適用于戶內安裝，可防止直徑≥12.5mm 的固體異物進入;可選 IP23、IP40 等更高防護等級，適應更惡劣的戶內環境。

噪聲水平：≤55dB，優化的鐵芯結構及繞組工藝設計有效降低運行噪聲，符合環保要求，適用于對噪聲敏感的場所如醫院、實驗室等。

總重量：約 350-450kg，因廠家結構設計及材料選用略有差異，具體重量以廠家提供的銘牌數據為準。

過載能力：可承受 120% 額定負載運行 1 小時，150% 額定負載運行 15 分鐘，200% 額定電流短路耐受 1 分鐘，具備良好的過載和抗短路能力。

接線方式：原副邊均采用銅排或電纜接線端子，方便現場安裝連接，端子額定電流不小于 1.2 倍額定電流，確保導電安全可靠。

四、運行條件與執行標準

環境溫度：-25℃~+40℃，在此溫度范圍內可正常運行，超出范圍需采取相應防護措施或降容使用。最高日平均氣溫不超過 + 30℃，最高年平均氣溫不超過 + 20℃。

相對濕度：≤95%(25℃時)，無凝露，具備良好的防潮性能，可在潮濕環境下穩定運行，無需預熱即可投入使用。

海拔高度：≤1000m，海拔超過 1000m 時，空氣稀薄，散熱效果下降，需按國家標準進行降容使用，每升高 100m 降容約 1%。

安裝場所：戶內安裝，通風良好，無劇烈振動、無腐蝕性氣體、無易燃易爆物質，遠離強磁場干擾源。

執行標準：符合 GB 1094.11-2007《電力變壓器 第 11 部分：干式變壓器》、GB/T 10228-2023《干式電力變壓器技術參數和要求》、GB 6450-1986《干式電力變壓器》、IEC 60076-11 等國際國內標準，確保產品質量與性能。
