磁飽和穩壓器廠家，臺州力威電源科技有限公司，采用 LC 諧振原理的磁飽和穩壓器，這種穩壓器原件少、結構簡單、穩壓范圍寬、過載 能力強，但損耗大、噪聲大、體積笨重，現在使用比較少；采用磁飽和原理、利用磁放大器 調整的電子交流穩壓器，曾一度廣泛應用于各個領域，如早期生產的 614 系列電子穩壓器， 這類穩壓器穩壓精度高，但電路復雜，制造工藝要求較高，因價格較高，家用電器很少使用， 現在仍有生產，但使用相對減少。

采用補償環節實現輸出電壓穩定的穩壓器，一些資料叫做凈化交流穩壓電源，其 基本原理也是調節電抗器，與早期的 614 穩壓器有很多相似之處，由于采用電子電路，穩壓 精度較高、響應快、電路簡單，但輸入側電流失真度大、輸出電壓對輸入電壓存在相移、由 于價格適中等優點，應用比較多；采用高頻脈寬調制技術實現穩壓，控制功能強，易于實現 智能化，是具有前途的交流穩壓電源，因其電路復雜，價格較高，一般場合使用較少。

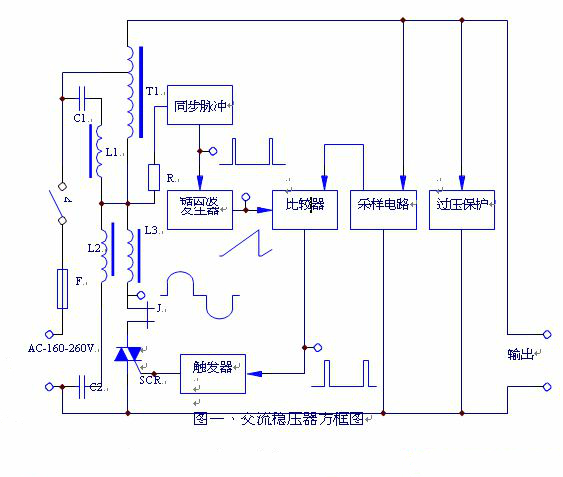

圖一是這種穩壓器的方框圖， T1 為自耦變壓器，與鐵芯電感 L3 及雙向可控硅 SCR 串 聯之后接入市電，當市電電壓或負載波動引起輸出電壓變化時，通過采樣電路、比較器及觸 發器控制雙向可控硅的導通角度，改變通過的電流，進而改變補償電壓△U 的大小及相位， 從而達到穩定輸出電壓的目的。L3 用來平滑可控硅通過的電流波形，L2、C2 組成三次諧波 串聯揩振支路，L1、C1 組成五次諧波串聯諧振支路，用來濾出高次諧波改善電流及輸出電 壓波形。為了防止穩壓電源失控出現的高壓，電路中還設置了輸出過壓保護電路，通過繼電 器 J 切斷回路對負載實現保護。

雙向可控硅是這種穩壓器中的調節元件，從電路圖中不難看出，雙向可控硅和電抗器L3 與自耦變壓器 TI 是串聯的，改變可控硅的導通角就改變了自耦變壓器原邊的激磁電流， 反映在輸出 A-C 兩端的就是電壓變化。如果 A-C 兩端電壓升高，通過控制電路令可控硅的 導通角減小，激磁電流也減小，A-C 電壓隨之降低；反之，當 A-C 兩端電壓降低，通過控制電路令可控硅的導通角加大，激磁電流就會增大，A-C 電壓隨之升高，自動調節的結果， 從而保證了  A-C  兩端電壓基本不變。
