SBW、DBW系列單、三相全自動補償式穩壓器，是我公司引進吸收西歐先進技術，同時結合我國國情，為穩定交流電壓而設計。當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓的穩定。
本系列產品與其他型式穩壓器相比具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動／自動隨意切換、設有過壓、過流缺相、相序保護及機械故障自動保護，以及體積小、重量輕。使用安裝方便、運行可靠等優點。
使用場合
使用場合可廣泛應用于工業、農業、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、生產流水線、建筑工程設備、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視及家用電器、照明等需要穩壓的場所。
SBW、DBW系列穩壓器應在室內使用，正常使用條件為：
1，環境溫度：-15～40℃
2，海拔高度：＜ 1000m
3，相對濕度：＜90％
4，無嚴重影響穩壓器絕緣的氣體、蒸汽、化學沉積、灰塵、污垢及其它
5，爆炸和腐蝕性介質。
6，安裝場所無嚴重振動或顛簸。
主要技術參數
輸入電壓:單相220V±20％或220V±30％(訂貨時需說明)
三相(三相四線)380V±20％或380±30％(訂貨時需說明)
輸出電壓:單相220V,三相(三相四線)線電壓380V或相電壓220V
輸出電壓精度：（2-5%）可調，出廠設定為3%
頻率：50-60 Hz
效率：≥95%(功率等級50KVA以上)
響應時間：≤1.5S(當外界電壓變化10%
波形失真：無附加波形失真
保護功能：具有過壓，過流，缺相，相序保護（單相及三相150KVA以下無缺相及相序保護）及機械故障保護
市電功能：三相產品市電、穩壓方便切換（單相無此功能）
過載能力：二倍的額定電流，維持1分鐘（針對電梯及CT專用穩壓器）
啟動方式：上電自動啟動或人工啟動可選擇
工作方式：可長期、連續無人值守工作
絕緣電阻：≥2MΩ
電氣強度：工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象
相數 | 型號規格 （KVA） | 額定容量 (KVA) | 輸出最大電流 (A) | 外形尺寸 (cm)(長寬高) | 柜數 | 重量 （kg） |
單相 | DBW-10 | 10 | 45 | 60×50×135 |
單柜 | 180 |
DBW-15 | 15 | 68 | 60×50×135 | 230 | ||
DBW-20 | 20 | 91 | 60×50×135 | 258 | ||
DBW-25 | 25 | 114 | 60×50×135 | 279 | ||
DBW-30 | 30 | 136 | 60×50×135 | 290 | ||
DBW-40 | 40 | 182 | 80×62×134 | 330 | ||
DBW-50 | 50 | 227 | 80×62×134 | 338 | ||
DBW-60 | 60 | 273 | 80×62×134 | 354 | ||
DBW-80 | 80 | 364 | 90×68×162 | 390 | ||
DBW-100 | 100 | 455 | 90×68×162 | 410 | ||
DBW-120 | 120 | 545 | 90×68×162 | 430 | ||
DBW-150 | 150 | 682 | 100×80×165 | 470 | ||
DBW-180 | 180 | 818 | 100×80×165 | 491 | ||
DBW-200 | 200 | 909 | 100×80×165 | 530 | ||
三相 | SBW-20 | 20 | 30 | 60×72×125 |
單柜
| 230 |
SBW-30 | 30 | 45 | 60×72×125 | 240 | ||
SBW-50 | 50 | 76 | 60×72×125 | 287 | ||
SBW-60 | 60 | 91 | 60×72×125 | 301 | ||
SBW-80 | 80 | 121 | 65×82×134 | 379 | ||
SBW-100 | 100 | 152 | 65×82×134 | 414 | ||
SBW-120 | 120 | 182 | 65×82×134 | 435 | ||
SBW-150 | 150 | 227 | 90×77×162 | 577 | ||
SBW-180 | 180 | 273 | 90×77×162 | 600 | ||
SBW-200 | 200 | 303 | 90×77×162 | 610 | ||
SBW-225 | 225 | 341 | 100×80×165 | 705 | ||
SBW-250 | 250 | 379 | 100×80×165 | 728 | ||
SBW-300 | 300 | 455 | 110×90×185 | 890 | ||
SBW-320 | 320 | 485 | 110×90×185 | 915 | ||
SBW-350 | 350 | 530 | 110×90×185 | 940 | ||
SBW-400 | 400 | 606 | 110×110×185 | 1020 | ||
SBW-450 | 450 | 681 | 110×110×185 | 1063 | ||
SBW-500 | 500 | 758 | 90×100×185 | 雙柜 | 1350 | |
SBW-600 | 600 | 909 | 90×100×185 | 1390 |

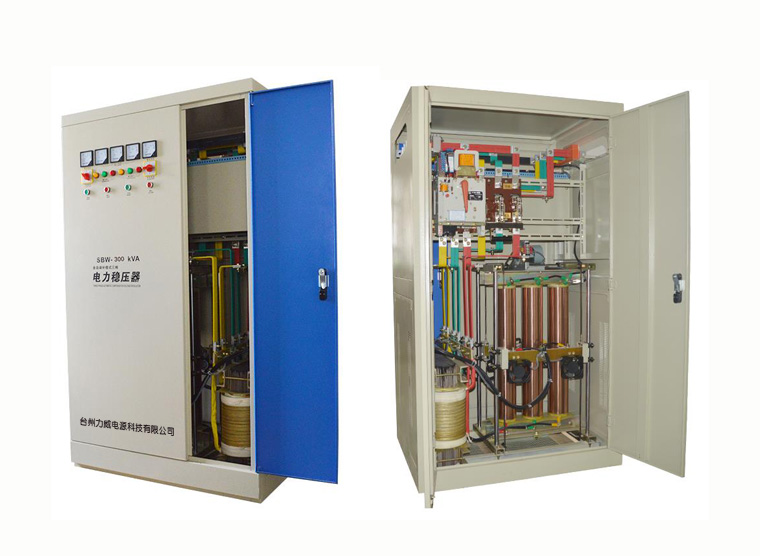

產品型 號：SBW-300kva
輸 入電壓：380V±20％
輸 出電壓：380v
主要技術參數
輸入電壓:單相220V±20％或220V±30％(訂貨時需說明)
三相(三相四線)380V±20％或380±30％(訂貨時需說明)
輸出電壓:單相220V,三相(三相四線)線電壓380V或相電壓220V
輸出電壓精度：（2-5%）可調，出廠設定為3%
頻率：50-60 Hz
效率：≥95%(功率等級50KVA以上)
響應時間：≤1.5S(當外界電壓變化10%
波形失真：無附加波形失真
保護功能：具有過壓，過流，缺相，相序保護（單相及三相150KVA以下無缺相及相序保護）及機械故障保護
市電功能：三相產品市電、穩壓方便切換（單相無此功能）
過載能力：二倍的額定電流，維持1分鐘（針對電梯及CT專用穩壓器）
啟動方式：上電自動啟動或人工啟動可選擇
工作方式：可長期、連續無人值守工作
絕緣電阻：≥2MΩ
電氣強度：工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象
