這篇主要講變壓器知識點：干式變壓器型號大全。廠家變壓器的型號由：變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。  如：sfpz9-120000/110    指的是三相（雙繞組變壓器省略繞組數，如果是三繞則前面還有個s）雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000kva，高壓側額定電壓為110kv的變壓器。

變壓器的分類：

1、按冷卻方式分類：有自然冷式、風冷式、水冷式、強迫油循環風（水）冷方式、及水內冷式等。

2、按防潮方式分類：開放式變壓器、灌封式變壓器、密封式變壓器。

3、按鐵芯或線圈結構分類：芯式變壓器（插片鐵芯、c型鐵芯、鐵氧體鐵芯）、殼式變壓器（插片鐵芯、c型鐵芯、鐵氧體鐵芯）、環型變壓器、金屬箔變壓器、輻射式變壓器等。

4、按電源相數分類：單相變壓器、三相變壓器、多相變壓器。

5、按用途分類：有電力變壓器、特種變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、穩壓器、互感器等）。

6、按冷卻介質分類：有干式變壓器、液（油）浸變壓器及充氣變壓器等。

7、按線圈數量分類：有自耦變壓器、雙繞組、三繞組、多繞組變壓器等。

8、按導電材質分類：有銅線變壓器、鋁線變壓器及半銅半鋁、超導等變壓器。

9、按調壓方式分類：可分為無勵磁調壓變壓器、有載調壓變壓器。  10、按中性點絕緣水平分類：有全絕緣變壓器、半絕緣（分級絕緣）變壓器。

規格按電壓來說分36伏,110伏,0.4千伏,10千伏,22千伏,6千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏

按容量來說我國現在變壓器的額定容量是按照R10優先系數,即按10的開10次方的倍數來計算，50KVA，80KVA，100KVA等  變壓器的型號太多了

變壓器的型號由：變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。  如：SFPZ9-120000/110    指的是三相（雙繞組變壓器省略繞組數，如果是三繞則前面還有個S）雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000KVA，高壓側額定電壓為110KV的變壓器。

容量的話國家標準容量為：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000

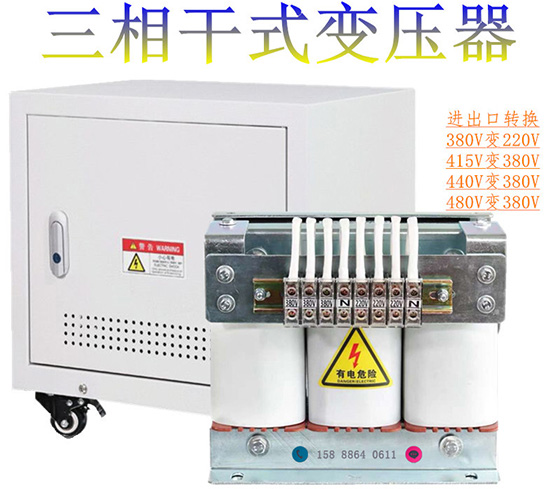

式變壓器在工業，電力，生活中起到非常重要的作用。同時干式變壓器的型號很多，不同型號的干式變壓器有不同的功能與作用，下面京創匯通則來介紹，干式變壓器的常用型號。

干式變壓器常見型號：

1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。

2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。

3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

干式變壓器型號產品解答：

例如，（SCB10-1000KVA/0KV/0.4KV）:S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

干式變壓器產品型號字母排列順序及涵義：

1、繞組藕合方式，涵義分：**（不標）；自藕（O表示）。

2、相數，涵義分：單相（D）；三相（S）。

3、繞組外絕緣介質，涵義分；變壓器油（不標）；空氣（G）：氣體（Q）；成型固體澆注式（C）：包繞式（CR）：難燃液體（R）。

4、冷卻裝置種類，涵義分；自然循環冷卻裝置（不標）：風冷卻器（F）：水冷卻器（S）。

5、油循環方式，涵義：自然循環（不標）；強迫油循環（P）。

6、繞組數，涵義分；雙繞組（不標）；三繞組（S）；雙分裂繞組（F）。

7、調壓方式，涵義分；無勵磁調壓（不標）：有載調壓抑（Z）。

8、線圈導線材質，涵義分：銅（不標）；銅箔（B）；鋁（L）鋁箔（LB）。

9、鐵心材質，涵義；電工鋼片（不標）；非晶合金（H）。

10、特殊用途或特殊結構，涵義分；密封式（M）；串聯用（C）；起動用（Q）；防雷保護用（B）；調容用（T）；高阻抗（K）地面站牽引用（QY）；低噪音用（Z）；電纜引出（L）；隔離用（G）；電容補償用（RB）；油田動力照明用（Y）；廠用變壓器（CY）；全絕緣（J）；同步電機勵磁用（LC）。
