AC/DC電源模塊,220V轉12V電源50W/100W/150W/200W/300W/500W/800W
輸入電壓AC220V(176-264V)，輸出穩壓DC12V。
輸出電壓電流DC12V/4.17A，輸出功率50W，電源型號：DCL50-220S12，電源尺寸：116*65*21.5mm
輸出電壓電流DC12V/5A，輸出功率60W，電源型號：DCL60-220S12，電源尺寸：116*65*21.5mm
輸出電壓電流DC12V/8.3AA，輸出功率100W，電源型號：DCL100-220S12（116*65*21.5mm）或MAF100-220S12（139*88*26mm）
輸出電壓電流DC12V/12.5A，輸出功率150W，電源型號：DCL150-220S12，電源尺寸：139*88*26mm
輸出電壓電流DC12V/16.67A，輸出功率200W，電源型號：DCL200-220S12，電源尺寸：159*98*27mm
輸出電壓電流DC12V/25A，輸出功率300W，電源型號：DCL300-220S12，電源尺寸：180*115*27mm
輸出電壓電流DC12V/41.67A，輸出功率500W，電源型號：DCL500-220S12，電源尺寸：DCL500-220S12

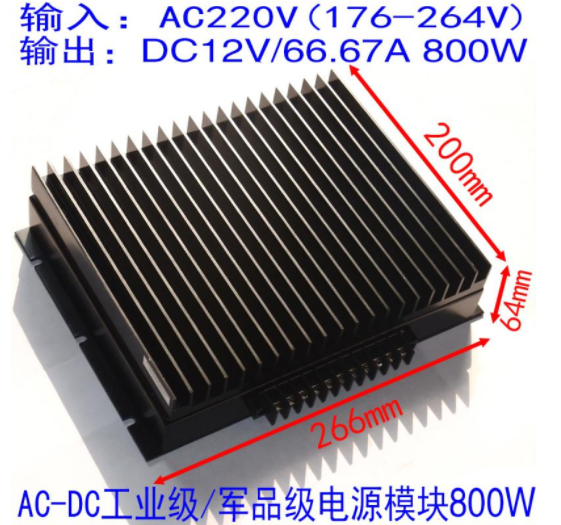

輸出電壓電流DC12V/66.67A，輸出功率800W，電源型號：DCL800-220S12，電源尺寸：DCL800-220S12
請聯系我司索取各系列產品詳細參數資料。
AC/DC模塊電源50W～80W，DCL系列產品特性
輸入特性
輸入電壓范圍AC：220V額定值（176-264V）
輸出特性
輸出電壓精度： ±1％
電壓調整率(主路)：±0.2％
負載調整率(主路)：±0.4%
溫度變化率： ±0.01%/℃
電流限制點： 120%(Typ)
響應速度： 400μs
過載、過熱、短路保護
一般特性
工作頻率：160-200 KHz
隔離電阻：200 MΩ
MTBF：>500000 h
絕緣強度 輸入-輸出：>1500VAC/1min(漏電流<5mA)
輸入-外殼：>1500VAC/1min(漏電流<5mA)
輸出-外殼：>500VDC/1min
主路-副路：>500VDC/1min
工作殼溫：工業級：-25℃～+85℃
軍Ⅰ級：-40℃～+85℃
軍Ⅱ級：-55℃～+85℃
存儲溫度：工業級：-45℃～+105℃
軍品級：-55℃～+105℃
AC/DC模塊電源50W-80W，DCL系列典型型號
AC/DC電源DCL系列（50-75W）產品列表
產品型號 Models | 輸入電壓（Vac） Input Voltage range | 輸出電壓(Vdc) Output Voltage | 輸出電流(A)Output current | 紋波（mv） Ripple and noise | 效率（%） Efficiency | |
單路 | DCL50-220S05 | 176~264V(N)/ 85~265V(W) 可選 | 5 | 10 | 50 | 81 |
DCL60-220S12 | 12 | 5 | 120 | 83 | ||
DCL80-220S15 | 15 | 5.33 | 150 | 83 | ||
DCL80-220S24 | 24 | 3.33 | 200 | 84 | ||
雙路 | DCL50-220D0512 | 5/12 | 6/1.25 | 50/120 | 81 | |
DCL50-220D0524 | 5/24 | 7.6/0.5 | 50/200 | 81 | ||
DCL75-220D1224 | 12/24 | 3/1.63 | 120/200 | 86 | ||
三路 | DCL30-220T0512 | ±5/12 | ±2/0.83 | 50/50/120 | 81 | |
DCL75-220T1205 | ±2/5 | ±2.3/4 | 120/120/50 | 84 | ||
DCL75-220T1224 | ±12/24 | ±2/1.13 | 120/120/200 | 86 | ||
輸出電流2-6A任選；輸出電壓1.8V-48V，輸出功率50-75W
僅列出典型型號，輸入電壓、輸出電壓、輸出電流可根據客戶要求訂制。
