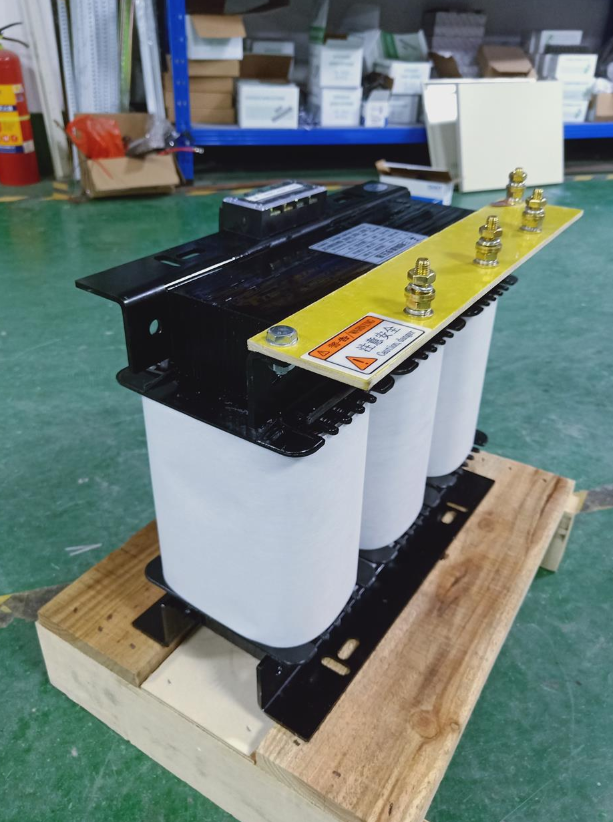

在光伏儲能系統中，電壓轉換是連接綠色能源與多元負載的核心紐帶。三相480V變380V轉208V/220V光伏儲能變壓器，以“一器多能”的拓?fù)湓O(shè)計，實現了高壓光伏電力的梯級轉換與安全隔離，既適配國內380V工業設備，又滿足北美208V/220V標準負載需求。

光伏出力受光照影響，電壓波動可達±15%，疊加逆變器產生的5次、7次諧波（畸變率＞8%），會導致儲能電池充放電效率下降10%，后端PLC控制邏輯誤動作。

該變壓器通過“雙級轉換+隔離凈化”設計，構建三層防護網：

電壓精準轉換：480V→380V（匝數比1.26:1）、480V→208V（匝數比2.3:1）、480V→220V（匝數比2.18:1），三組獨立繞組輸出，電壓偏差≤±0.5%，滿足GB/T 10228與UL5085雙重標準。

電氣隔離阻斷：鐵芯磁耦合實現輸入/輸出完全隔離（隔離電壓≥5kV），阻斷地回路電流與浪涌干擾，使諧波畸變率降至3%以下，儲能電池循環壽命延長200次以上。

寬頻域適配：支持50Hz/60Hz雙頻輸入，適配國內外光伏逆變器（如華為SUN2000、特斯拉Solar Inverter），無需額外配置頻率轉換器。

多抽頭繞組與磁路優化優勢：

分區繞組設計：次級采用“星-三角混合接線”，380V輸出為三角形接線（線電壓），208V/220V為星形接線并引出中性線（N），通過獨立抽頭實現多電壓輸出，避免負載間的電磁干擾（如220V照明對380V電機的脈沖干擾）。

低損耗鐵芯工藝：選用30Q150高導磁硅鋼片（鐵損≤0.3W/kg@1.7T），采用全斜接縫、步進搭接工藝（疊片系數0.97），空載損耗較傳統設計降低25%，額定負載效率≥98.5%，年節電可達8000kW·h（按300kVA容量、年運行8000小時計算）。

這款光伏儲能變壓器，以“一器多能”的設計打破傳統電壓轉換的場景限制，既是跨國光伏項目的“標準轉換器”，也是多能互補系統的“電力調度中心”。隨著光伏+儲能滲透率提升，其低損耗、寬適配、高可靠的特性，將成為“光儲直柔”建筑與零碳工廠的核心電力設備，推動綠色能源從“發電側”到“用戶側”的高效流動。
