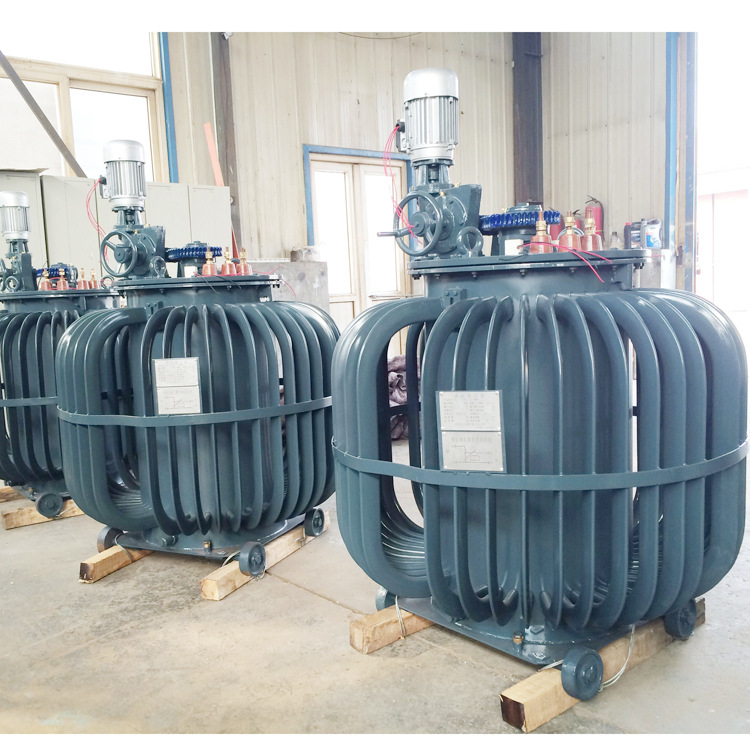

產品名稱：感應式調壓器，三相感應調壓器：容量大，價格低，國內最大8000KVA，絕大多數為油浸式，使用范圍廣，無接觸，只需簡單維護保養，有一定波形畸變，短路阻抗較大，過載能力強，電壓等級，常見規格：380V/0-430V，380V/0-500V，380V/0-650V及相應電壓比，其他電壓范圍可能會由于外加變壓器而增加成本。

感應調壓器是一種調壓設備，廣泛地用于實驗室及工廠的試驗臺上,電機試驗用三相感應調壓器 用途 TS(J)A型感應調壓器是專為電機試驗而研制的系列產品,該系列產品能滿足電機試驗對可調電源的要求。 。在同軸交流勵磁機半導體勵磁系統中，手動調節勵磁部分，就裝有感應調壓器。實質上是轉子被制動的三相繞線轉子異步電機。轉子繞組連接成星形，作為輸入端，定子繞組串聯在輸入和輸出端之間，通過改變轉子與定子的相對位置，調節輸出電壓。

TSJA系列油浸式感應調壓器

1、適用場所：  廣泛適用于機械制造、化工、紡織、通訊、軍工等行業的電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等領域。

2、技術指標：

2.1容量范圍50-1000KVA

2.2輸入電壓 380V±10%    輸出電壓 0～650V

2.3頻率 50HZ              效率 90%

2.4抗電強度 2000V/60S﹤10mA

2.5絕緣電阻 ﹥2MΩ            環境溫度 -15℃ ～ +40℃

2.6相對濕度 ﹤95%            溫升 ﹤55℃       噪聲 ﹤48dB

2.7產品的優勢是感應調壓器能在帶負荷情況下，無級、平滑、連續地調節輸出電壓，可長時間工作。

2.8產品的特點是利于客戶縮小體積，降低成本。

力威TSJA型三相油浸式感應調壓器采用斜槽新工藝，波形好，達到IEC 標準對電器試驗電源的 要求，該系列產品可平滑、無級地調節負載電壓，輸出電壓波形畸變小，壽命長、運行可靠 ，使用、維護方便、損耗低、過載能力強，具有兩種調壓速度，是電機、變壓器和其他電器 最理想的可調電源。

3.使用條件

3.1海拔不超過1000m。

3.2環境溫度。最高氣溫 40℃;         最高日平均氣溫 30℃;最高年平均氣溫 20℃;   最低氣溫-5℃。

3.3電源電壓的波形近似于正弦波。

3.4多相調壓器的電壓近似對稱。

3.5空氣相對溫度:    最濕月份的平均相對濕度為90%以下，同時該月的平均最低溫度為25℃。

3．6戶內使用

3．7安裝場所應無嚴重的振動和顛簸，無嚴重影響調壓器絕緣的氣體、蒸汽、灰塵、污垢、化學性沉積及其它爆炸性和侵蝕性介質。

3．8不能并聯運行。

對不符合上述規定的特殊使用條件，應由制造廠與使用部門協商確定。

注：根據使用部門特殊要求，三相調壓器的中性點可以引出，并用端子標記“0”表示。

4．調壓器的絕緣等級為A級，繞組溫升限值為55k，頂層油溫升限值為65k。

5．產品工作原理和主要結構。

5．1工作原理

調壓器的結構和電磁原理類似堵的繞線式異步電動機，能量轉換關系和運行特性類似變壓器。它是借助伺服電動機或手輪帶傳動機構，使定轉子之間產生相對角位移，從而改變定子可轉子繞組感應電勢的幅值（單相）、相位（三相），以達到調節輸出電壓的目的。

5．2主要結構

調壓器由器身、冷卻油箱及傳動裝置三部分組成。

5．2．1器身是調壓器的主體，結構類似于堵轉的繞線式異步電動機，由定子、轉子、而板和底座組成，并系立式安裝。

5．2．2調壓器的冷卻油箱結構與一般電力變壓器的油箱相仿。

5．2．3調壓器的傳動裝置由傳動機構和控制部分組成，控制方式為電動、手動兩用式。傳動機構由兩級蝸桿、蝸輪及伺服電動機、手輪組成，第一級是用來降低電動機轉速并帶動第二級蝸桿、蝸輪工作。

電動控制時，通過控制按鈕來控制電動機的正反向運轉，從而使調壓器的輸出電壓獲的改變。在第二級蝸桿的一端裝有手輪，手動控制一般用在伺服電動機及控制線路發生故障時，仍然保證調壓器正常調節電壓。在第二級半圓蝸輪的兩極限位置處裝有行程開關，當輸出電壓調至兩極限值時，行程開關動作，切斷伺服電動機電源。在此蝸輪上還裝有保險銷。

5．2．4調壓器的面板上裝有注油器（也作測溫用），有相序標記的接線端子以便于安裝接。

6．吊運和保管

6．1調壓器面板上的兩個吊環螺釘是作吊芯用的，整機吊運應吊油箱上的吊攀，切忌吊面板上的兩個吊環。

6．2產品在運輸過程中不得淋雨和倒放，補給應有劇烈震動和櫥鰲

6．3產品應存放在空氣流通，周圍介質溫度不高于 40℃，無淋雨或嚗曬及無腐蝕性氣體的倉庫中。

7．安裝與調試

7．1開箱后按裝箱單查收，然后將調壓器吊起，裝上地輪、墊圈（地輪兩邊），插上開口銷。

7．2檢查箱內冷卻油是否在油位指示線以上，如不到油位指示線，請按9.1條處理。

7．3新安裝活計長期未用的調壓器，運行前須用500伏兆歐測量繞組對地的絕緣電阻，其值不低于20MΩ時方可安全使用，否則應進行熱烘處理，熱烘處理方法一般可用空載帶電烘燥法或送入烘房烘燥，烘燥溫度為60±5℃，時間6h。烘燥后應檢查各緊固件是否松動，如有松動，應加以緊固，傳動部頒標位加注潤滑油9（脂）。

7．4調壓器周圍應留適當空間，以利通風散熱，并便于隨時檢查。

7．5電源電壓應符合調壓器銘牌上的輸入電壓。

7．6調壓器必須良好接地，以保證安全。

7．7按圖6所示連接控制部分線路。

>產品特征

1、無觸點調節，使用壽命長；

2、適用于各種性質的負載；

3、過載能力強、損耗低；

4、運行安全可靠；

5、人性化界面，數字顯示輸出電壓；

>適用場合

廣泛適用于機械制造、化工、紡織、通訊、軍工等行業的電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等領域。
