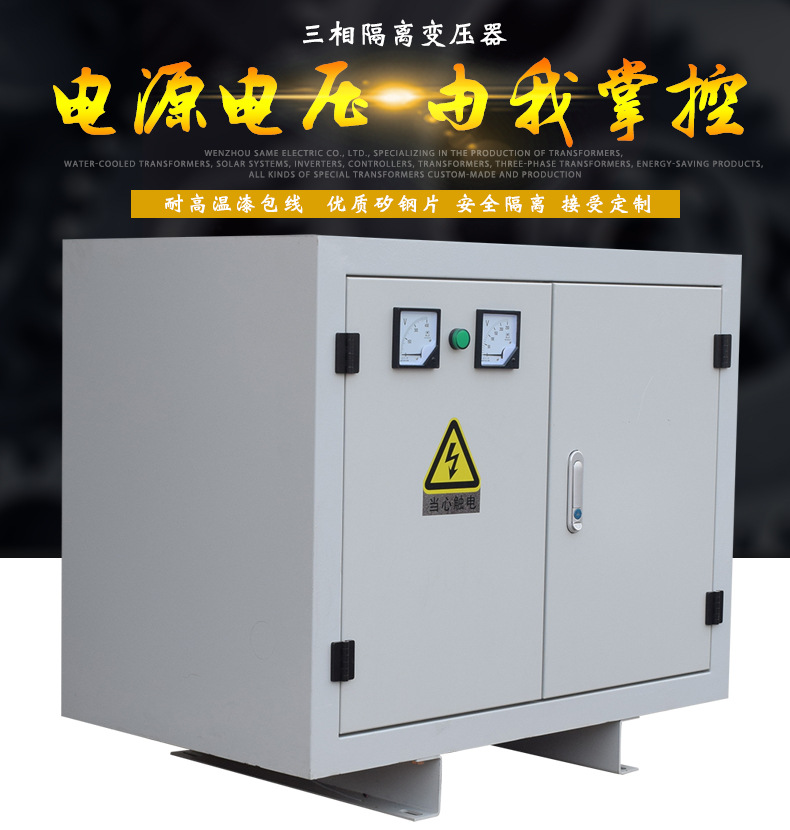

SBK系列三相干式隔離變壓器
■產品概述
我公司多年來采用優質材料和先進的工藝技術專業生產 1KVA--500KVA 之間，SBK系列三相干式隔離變壓器，產品參照國外同類產品新研制開發進口設備用變壓器，產品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 國際、國家標準。SG 系列三相干式變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過500V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。
■產品特點
該系列隔離變壓器具有防火、防潮、安全可靠、節約電能及維護方便等優點
■使用范圍
;該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所。
■指星技術參數
輸入電壓 | 額定電壓±5% | 環境溫度 | -15℃-+40℃ |
輸出電壓 | 額定電壓+5%(空載) | 海拔高度 | <1000m |
效率 | ≥95% | 相對濕度 | <90% |
波形失真 | 無附加波形失真 | 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質. | |
功能 | 具有輸入電壓、輸出電壓、電流指示 | ||
保護 | 具有過流保護可長期無人值守工作 | ||
絕緣電阻 | ≥50M | ||
電氣強度 | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 | 凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定 | |
過載能力 | 二倍的額定電流,維持1分鐘 | ||
■規格型號及安裝尺寸
規 格 | 輸入電壓 | 輸出電壓 | 不帶外殼產品尺寸(cm)/重量(kg) |
SBK-5 KVA | 660V | 380V | 30×15×25/35 |
SBK -6KVA | 30×16×25/40 | ||
SBK -7KVA | 35×15×30/45 | ||
SBK -8KVA | 35×16×30/55 | ||
SBK -10KVA | 42×21×42/90 | ||
SBK -15KVA | 52×24×52/135 | ||
SBK -20KVA | 52×24×52/180 | ||
SBK -30KVA | 55×28×65/220 | ||
SBK -40KVA | 61×30×65/265 | ||
SBK -50KVA | 61×30×65/295 | ||
SBK -60KVA | 70×32×66/370 | ||
SBK -80KVA | 70×32×67/450 | ||
SBK -100KVA | 75×35×68/490 | ||
SBK -120KVA | 75×35×68 | ||
SBK -150KVA | 85×37×68 | ||
SBK -180KVA | 95×45×83 | ||
SBK -200KVA | 95×45×83 | ||
SBK -250KVA | 95×45×83 | ||
SBK -300KVA | 105×45×95 | ||
SBK -320KVA | 105×45×95 | ||
SBK -350KVA | 105×45×95 | ||
SBK -400KVA | 115×55×105 |
■正常使用條件
1、海拔高度不超過2500M；
2、周圍介質溫度，不低于-25度，不高于+40度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；
5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
■備注
輸入輸出電壓可根據客戶需求定制
