高精度全自動三相交流穩壓電源，由單相tnd(svc)系列高精度自動穩壓電源組合而成，三相分相調節，保證各相電壓穩定安全，電網輸入為三相四線制，星形(y形)接法，輸出可用三相四線制或三相三線制，由三只電流表分別指示各相的輸出電流，由一只轉換開關和一只電壓表換檔檢測各相輸出線電壓。 20kva及以上規格t系列高精度自動三相交流穩壓器，由三只相應規格的單相自動穩壓電源構成，采用自耦式。
產品參數
| 額定容量 | 30 KVA |
| 輸入電壓 | 280～415 |
| 輸入頻率 | 50/60 |
| 輸出電壓 | 380±4% |
| 輸出頻率 | 50/60 |
| 額定電壓 | 380 V |
| 長 | 440 |
| 寬 | 415 |
| 高 | 875 |
| 重量 | 103.5 |
| 最大工作電流 | 40 A |
| 最大工作電壓 | 427 V |
| 短路電流 | 45 A |
| 開路電壓 | 380 V |
產品性能及基本參數型號規格tns-30k輸出功率(kva)30產品尺寸(cm)49×46×97(長×寬×高)凈重(kg)91臺裝1臺輸入電壓260v一430v輸出電壓380v±3%頻率50hz/60hz調整時間<1秒(輸入電壓變化10%時)效率>90％環境溫度-10℃～+40℃相對濕度<90％波形失真無附加波形失真絕緣電阻≥5mω.

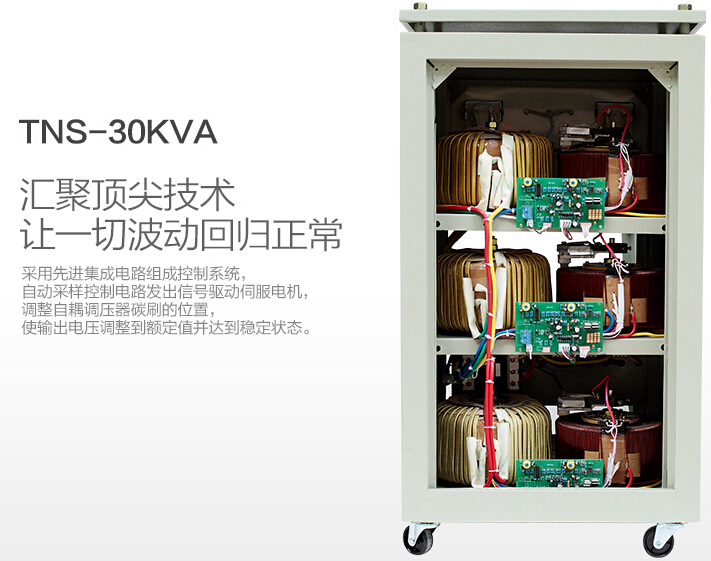

TNS-30KVA 系列三相高精度全自動交流穩壓器產品概述
產品描述 | 適用于家庭、工廠、學校、工礦企業、科研單位、實驗室等 |
標準 | JB/T 10089 |
產品特點 | 本產品是由三只單相高精度全自動交流穩壓器采取Y聯接而成。 |
采用線性集成電路組成控制系統、控制伺服電機、驅動接觸調壓器自動調壓，使輸出電壓自動穩定。并設有過壓、過流等保護。 | |
產品具有效率高、耗電小、輸入與輸出電壓波形相同、輸出電壓平滑穩定可靠。 |
30KVA穩壓器技術參數
型號 | TNS | |
KVA | 1.5～60 | |
輸出電壓 | 穩壓精度 V | 380±4% |
過壓保護 V | 420±7 | |
欠壓保護 V | 340±7（常規產品不設置）可定制 | |
輸入電壓范圍 V | 280～415 | |
調壓速度 s | ﹤1(輸入電壓變化10%時） | |
溫升 K | ﹤60 | |
頻率 Hz | 50/60 | |
絕緣電阻 MΩ | ≥5 | |
耐壓 V/1min | 1500 | |
效率 | ﹥90% | |
最大額定電流 A | 2(1.5KVA)、 4(3KVA)、6(4.5KVA)、8(6KVA) | |
12(9KVA)、20(15KVA)、28(20KVA)、40(30KVA) | ||
45(60KVA) | ||
30KVA穩壓器尺寸及重量
相數 | 型號規格(KVA) | 產品尺寸(寬×深×高)(mm) | 凈重 | 包裝尺寸(寬×深×高)(mm) | 臺裝 | 毛重 Kg |
三相柜式 | TNS-30 | 440×415×875 | 90 | 545×500×965 | 1 | 103.5 |
