發布時間：2019-03-28
瀏覽：13684 次
在低壓三相四線制的城市居民和農網供電系統中：由于用電戶多為單相負荷或單相和三相負荷混用，并且負荷大小不同和用電時間的不同。所以，電網中三相間的不平衡電流是客觀存在的，并且這種用電不平衡狀況無規律性，也無法事先預知。導致了低壓供電系統三相負載的長期性不平衡。下面說說不對稱負荷引起的電網三相電壓不平衡的解決辦法。

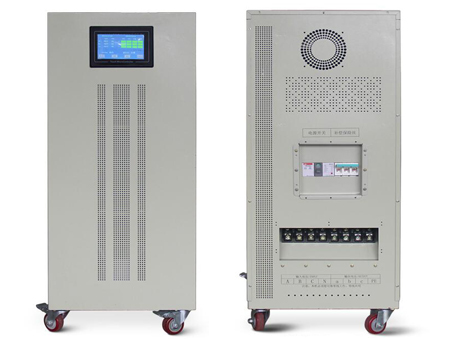

對于三相不平衡電流，電力部門除了盡量合理地分配負荷之外還有一款行之有效的解決辦法，那就是使用三相獨立穩壓柜。
型號規格 (sbw-f三相分調全自動補償式電力穩壓柜 |
相數 | 型號規格 | 額定容量 | 輸出最大電流 | 外形尺寸 | 柜數 | 重量 |
三相 | sbw-f-20 | 20 | 30 | 680X1100X1320 | 單柜 | 480 |
sbw-f-30 | 30 | 45 | 680X1100X1320 | 500 | ||
sbw-f-50 | 50 | 76 | 680X1100X1320 | 652 | ||
sbw-f-100 | 100 | 152 | 680X1100X1420 | 847 | ||
sbw-f-150 | 150 | 227 | 1000X1350X1650 | 1360 | ||
sbw-f-180 | 180 | 273 | 1000X1350X1650 | 1380 | ||
sbw-f-200 | 200 | 303 | 1000X1350X1650 | 1410 | ||
sbw-f-225 | 225 | 341 | 1000X1350X1650 | 1470 | ||
sbw-f-250 | 250 | 379 | 1000X1350X1650 | 1490 | ||
sbw-f-300 | 300 | 455 | 1000X1350X1650 | 1700 | ||
sbw-f-400 | 400 | 606 | 1000X1350X1650 | 1760 |
電網中的不平衡電流會增加線路及變壓器的銅損，還會增加變壓器的鐵損，降低變壓器的出力甚至會影響變壓器的安全運行，最終會造成三相電壓的不平衡。調整不平衡電流無功補償裝置-自動調補電容器組加三相獨立穩壓柜，有效地解決了這個難題，該裝置具有在補償系統無功的同時調整不平衡有功電流的作用。其理論結果可使三相功率因數均補償至1，三相電流調整至平衡。
實際應用表明，三相獨立穩壓柜可使三相功率因數補償?shù)?.95以上，使不平衡電流調整到變壓器額定電流的10%以內。根據wangs定理（王氏定理），在相間跨接的電容可以在相間轉移有功電流。調整不平衡電流無功補償裝置就是利用wangs定理來進行設計的，在各相與相之間以及各相與零線之間恰當?shù)亟尤氩煌瑪?shù)量的電容器，不但可以使各相都得到良好的補償，而且可以調整不平衡有功電流。換相開關通過智能化邏輯判斷自動選擇供電相，自動調整三相負荷的不平衡。降低電能在傳輸過程中的損耗，最大化的提高電能利用率的同時增強了電網供電的可靠性。
