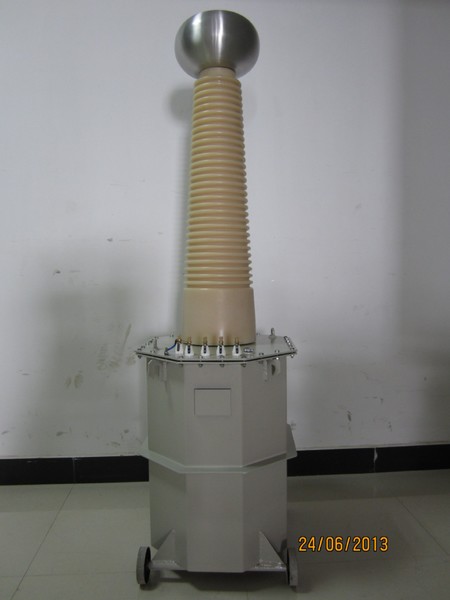

SB系列輕型交直流高壓變壓器是在同類產品YDJ（G）型高壓直流變壓器的基礎上，按直流變壓器國家標準DL/T848.2—2004要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

產品型號含義：S  B    （）—     /

型式代號含義：無型式代號表示交流產品、(JZ) - 交直流兩用型產品、

                         (JC) -交流串激式產品、  (JZC) - 交直流串激式產品。

產品結構

系列輕型高壓直流變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。。

1、系列輕型高壓直流變壓器為單相變壓器，聯結組標號II。單臺高壓直流變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至直流變壓器的初級繞組，根據電磁感應原理，在直流變壓器高壓繞組可獲得試驗所需的高電壓。

高壓直流變壓器參數            表3
